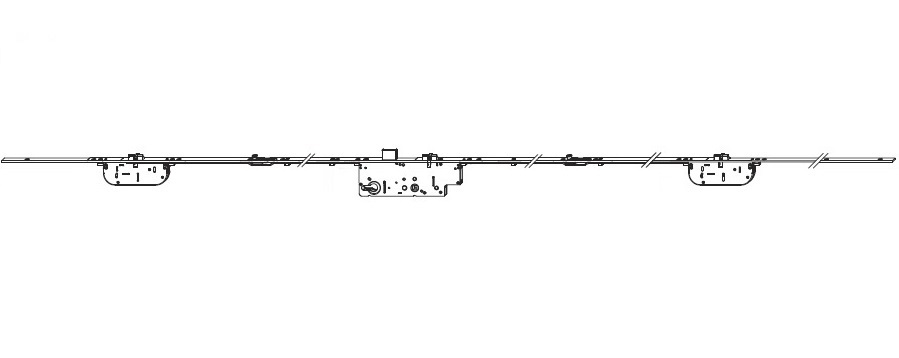

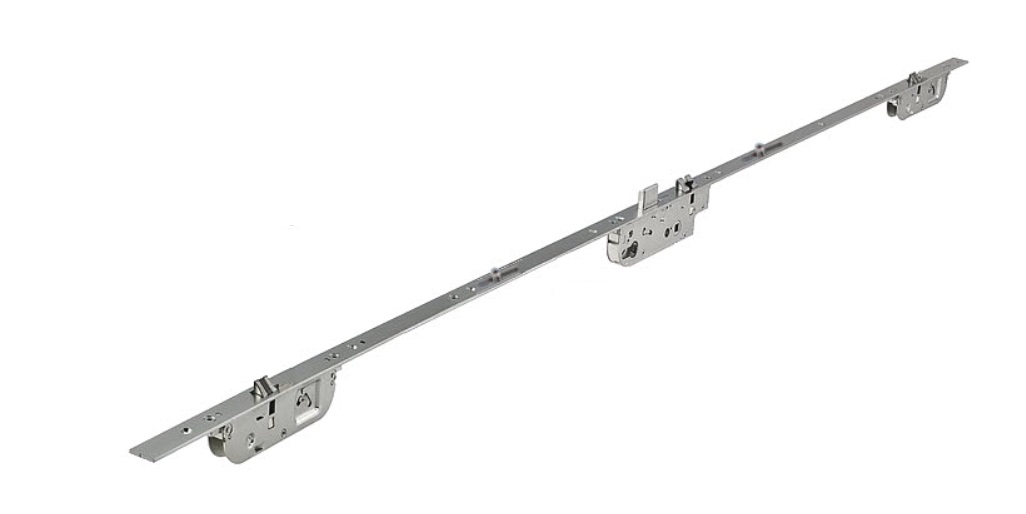

Pětibodový zadlabací zámek se používá pro eurodveře. Rozteč je 92mm, odstup kliky od hrany je 55mm. Zámek je možno použít jako pravý i jako levý. Pro uzamykání se do zámku vkládá cylindrická vložka.

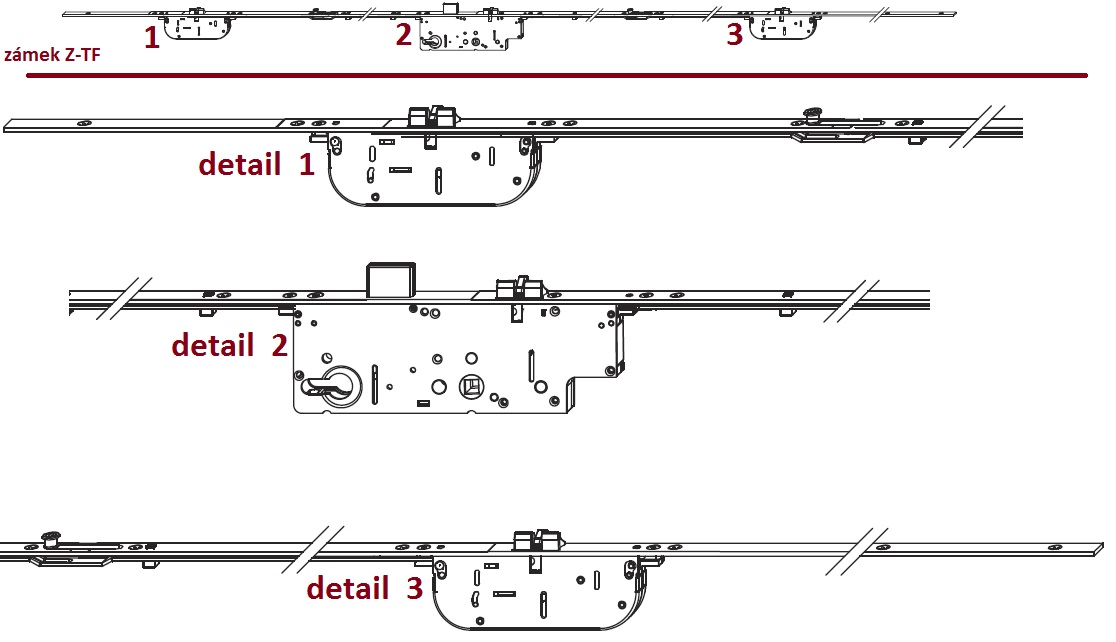

Označení Z-TF se někdy nazývá "klika-koule", znamená to že z jedné strany dveří musí být klika a z druhé strany dveří může být klika a nebo koule. Název "automat" znamená že v zámku po zavření automaticky zacvaknou všechny tři jazýčky.
Technické údaje:
DM (dornmaß-odsazení) 55mm
ořech pro kliku 8x8mm
výška kliky 1050mm
doporučená výška dveří 1950 - 2400mm
rozteč 92mm
orientace pravý i levý
Informace k objednávce:
Pro správnou funkci budete potřebovat objednat několik komponentů.
1) V případě že mezera mezi rámem a křídlem je 12mm (nezadlabané protiplechy):
1 x tento zámek + 1 x protiplech č.S06-359 + 2 x koncovka č.S43718 + 2 x uzávěr č.S34943a + 2x uzávěr pro jazýček + 4x plast.koncovka
2) V případě že mezera mezi rámem a křídlem je 4mm (zadlabané protiplechy):
1 x tento zámek + 1 x zápustný protiplech č. S06-359 + 2 x uzávěr č.S06-358B + 2x uzávěrpro jazýček
Informace k použití:
Dveřní zámek s cylindrickou vložkou ovládaný klíčem (Z-TF)
Po uzavření dveří se uzamčení dveřního zámku Z-TF uskuteční dvojitým otočením klíče o 360 stupňů v profilové vložce zámku. Uzamykací prvky zapadnou do uzávěrů a dveře zablokují, současně se zablokují všechny tři jazýčky.
Dvojitým otočením klíče proti směru uzamykání se zámek Z-TS odemkne, následné otevření je možné buď klikou a nebo klíčem v profilové vložce zámku.
U klíčem ovládaných zámků s cylindrickou vložkou je možné z vnější strany namontovat kouli.
Vícebodové uzamykatelné dveřní zámky MACO jsou vyráběny pro použití s běžnými profilovými cylindrickými vložkami podle DIN 18254. Konstrukce těla zámku odpovídá DIN 18252 / EN 1303.
